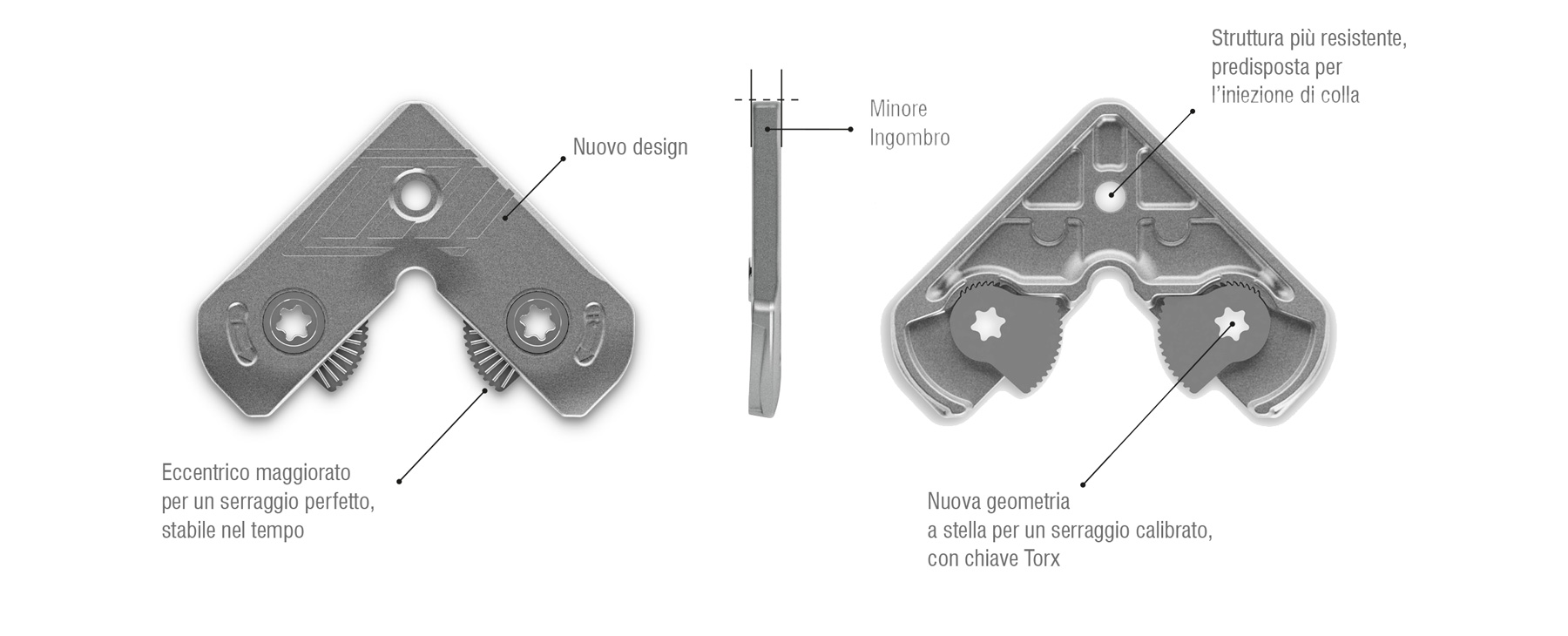

Squadra di allineamento in alluminio pressofuso con funzione di serraggio. Tramite due eccentrici regolabili, è l’unica squadretta che riesce veramente a chiudere ed allineare le alette dei profili in maniera impeccabile. Può essere inserita a serramento montato. Il profilo non necessita di lavorazioni.
Protetta da trattamento anticorrosione Montix.
Attrezzatura di serraggio richiesta: chiave esagonale o torx.
ART N. | L | H | CARATTERISTICHE | Download |
---|---|---|---|---|
2000/250 | 4,80 | 17,40 | ![]() ![]() | Disegno Tecnico Lavorazioni sul Profilo |
2001/250 | 6,00 | 26,50 | ![]() ![]() ![]() ![]() ![]() | Disegno Tecnico Lavorazioni sul Profilo |
2002/250 | 6,00 | 26,50 | ![]() ![]() ![]() ![]() ![]() | Disegno Tecnico Lavorazioni sul Profilo |
2006/250 | 6,20 | 24,50 | ![]() ![]() ![]() ![]() ![]() | Disegno Tecnico Lavorazioni sul Profilo |
2007/250 | 7,10 | 15,20 | ![]() ![]() | Disegno Tecnico Lavorazioni sul Profilo |
2008/250 | 4,80 | 16,20 | ![]() ![]() | Disegno Tecnico Lavorazioni sul Profilo |
2009/250 | 4,80 | 13,30 | ![]() ![]() ![]() | |
2013/250 | 4,50 | 11,20 | ![]() ![]() ![]() | Disegno Tecnico Lavorazioni sul Profilo |
2016/250 | 5,80 | 24,50 | ![]() ![]() ![]() ![]() ![]() | Disegno Tecnico Lavorazioni sul Profilo |
2018/250 | 5,60 | 17,50 | ![]() ![]() ![]() | Disegno Tecnico Lavorazioni sul Profilo |
2019/250 | 4,10 | 15,80 | ![]() ![]() ![]() | Disegno Tecnico Lavorazioni sul Profilo |
2020/250 | 4,00 | 12,00 | ![]() ![]() ![]() | |
2021/250 | 3,90 | 15,80 | ![]() ![]() ![]() | Disegno Tecnico Lavorazioni sul Profilo |
2026/250 | 4,90 | 23,40 | ![]() ![]() | Disegno Tecnico Lavorazioni sul Profilo |
2028/250 | 4,00 | 36,70 | ![]() ![]() ![]() | |
2029/250 | 7,80 | 15,40 | ![]() ![]() ![]() | |
2200/250 | 4,30 | 17,00 | ![]() ![]() ![]() |
